【質問】Quad SAT 9軸ジャイロヘディングセンサー との接続方法を教えてください。

2019年04月03日 (水) [ECHOMAP Plus, GPSMAP585Plus, STRIKER Plus]

A.下記の結線、設定でご利用ください。
【ECHOMAP(Plus、UHD、Ultra)】
魚探側ケーブル(茶色)⇔QUAD SAT(緑色)
魚探側ケーブル(黒色)⇔QUAD SAT(青色とシールド線)
QUAD SAT赤⇔12-32V+電源を供給します
QUAD SAT青⇔12-32V-電源を供給します

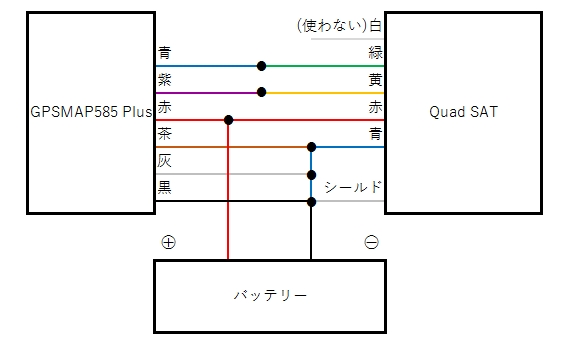

【GPSMAP585plus】
魚探側ケーブル(青色)⇔QUAD SAT(緑色)
魚探側ケーブル(紫色)⇔QUAD SAT(黄色)
魚探側ケーブル(茶色)⇔QUAD SAT(青色)
魚探側ケーブル(灰色)⇔QUAD SAT(青色)
QUAD SAT(赤色)⇔12-32V+電源を供給します
QUAD SAT(青色とシールド線)⇔12-32V-電源を供給します


■本体設定
HOME>設定>通信>シリアルポート1>【NMEA高速(HS)】
地図>メニュー>レイヤー>船舶設定>船首方位線>ソース >【COGおよび船首方位】

■ネットワーク化の本体設定(ECHOMAPシリーズ共通)
QUADSATからの出力(緑)を二股に分岐して各端末の電源データケーブル(茶色)に接続。

コンソール側
設定>通信>最適データー源>【QUAD SAT】
バウ側(ヘディングセンサー取付側)
設定>通信>最適データー源>【Built-in(内蔵)】

6 Responses to “【質問】Quad SAT 9軸ジャイロヘディングセンサー との接続方法を教えてください。”

  1. さいとう より:

    GPSMAP 7407も 同じ接続でしょうか?

    • NeoNet より:

      この度はお問合せいただきありがとうございます。
      誠に申し訳ございませんが、GPSMAP 7407xsvは当店取り扱いの無い製品の上、すでに製造終了しているモデルのため情報がございませんでした。
      恐れ入りますがご購入店へお問い合わせくださいますようお願いいたします。

  2. マサト より:

    非常に参考になるサイトで助かっております。質問お願いします。
    エコマップUHD2台をイーサネットで繋いで運用しております。Quad SAT接続に関して緑線を二股にして前後魚探に繋ぐのはわかりますが、Quad SATの黄線も前後魚探に接続の必要はないのでしょうか?

    • NeoNet より:

      お問い合わせありがとうございます。

      QUADSATの黄色の線はECHOMAPUHDでは繋げなくてもよいそうです
      よろしくお願いいたします。

  3. けんじ より:

    教えて下さい。この商品はエコマップチャープに使用可能でしょうか?

    • NeoNet より:

      お問い合わせありがとうございます。
      エコマップチャープとは互換性があり使用が可能です。

      よろしくお願いいたします。
